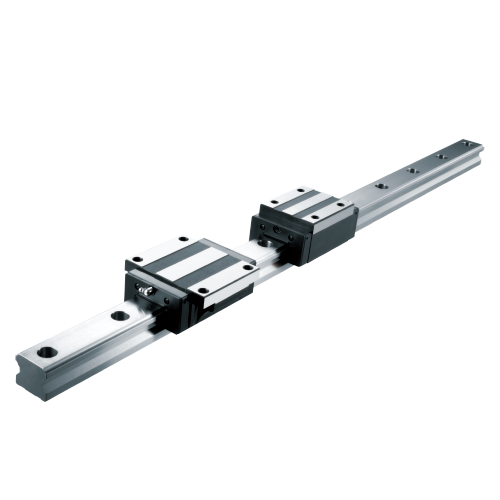

全钢珠式宽幅型MSG导轨

全钢珠式宽幅型MSG

产品简介

MSG系列线性滑轨采用4列圆弧接触式及45°接触角的钢珠列设计，提供径向、反径向及横方向四方向的相同额定负荷能力，无论X、Y、Z等轴的各种安装方式都可以使用，并且可在维持低摩擦阻力情况下均匀的施以预压，增强四个受力方向的刚性，特别适合高精度与高负荷的运动方式，而设计上增大滑轨宽度并降低组合高度,在高力矩与有限空间场合下,可采用单轴配置使用。

润滑油路设计，能够均匀的将润滑油脂注入每个循环回路，无论各种安装方式都可以获得更佳的润滑效果，并且提升整体的行走顺畅度与使用寿命，实现高精度、高可靠度及平滑稳定的直线运动需求。

產品特性

• 高刚性，四方向等负荷设计

• 行走顺畅度佳，低噪音

• 具自动调心能力

• 具互换之特性

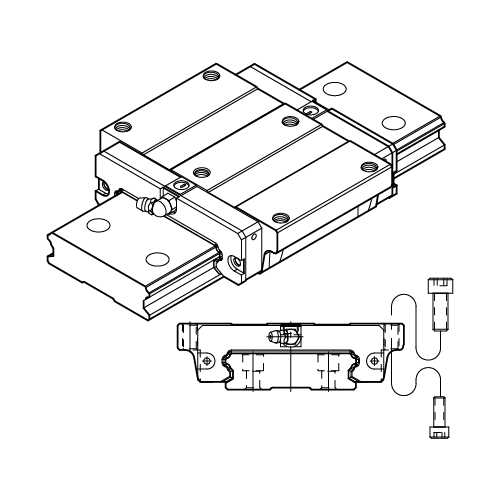

MSG-E

可从滑块的上面进行装配外，与此同时适用于工作台无法开安装螺栓用贯穿孔的状况下，从滑块的底面往上进行装配。

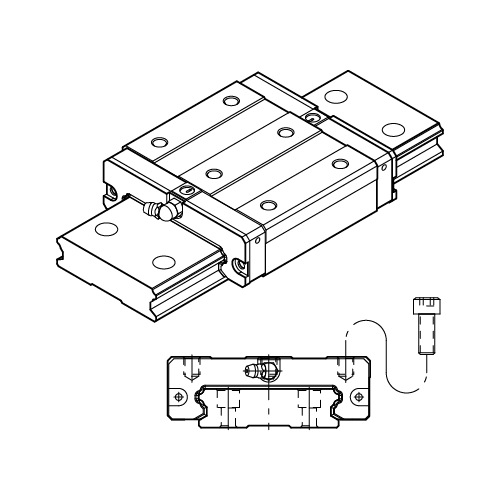

MSG-S

小滑块的宽度，可从滑块的上面进行装配。
