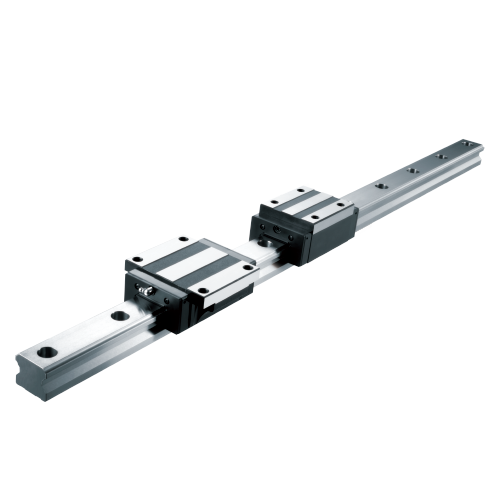

全钢珠式重负荷型MSA导轨

鑫嘉晟泰6个月前 (07-10)直线导轨292

产品简介

MSA系列线性滑轨采用4列圆弧接触式及45°触角的钢珠列设计，提供径向、反径向及横方向四方向的相同额定负荷能力，无论X、Y、Z等轴的各种安装方式都可以使用，并且可在维持低摩擦阻力情况下均匀的施以预压，增强四个受力方向的刚性，特别适合高精度与高负荷的运动方式。

润滑油路设计，能够均匀的将润滑油脂注入每个循环回路，无论各种安装方式都可以获得更佳的润滑效果，并且提升整体的行走顺畅度与使用寿命，实现高精度、高可靠度及平滑稳定的直线运动需求

产品特性

• 高刚性，四方向等负荷设计

滑块的高刚性断面设计与4列钢珠45°圆弧接触角的设计，除了提供径向、反径向及横方向四方向的相同额定负荷能力，并且能够施加足够的预压增强其刚性，适合各种安装方式的应用。

• 具自动调心能力

正面组合(DF组合)的圆弧沟槽设计，使其具有自动调心的能力，即使给于预压也能够吸收安装误差，并维持平滑稳定、高精度的直线运动。

• 行走顺畅度佳，低噪音

简单圆滑的钢珠回流路径设计，并采用耐冲击的强化合成树脂之钢珠循环配件，运转顺畅度佳，噪音度低。

• 具互换之特性

MSA系列直线导轨采用4列圆弧接触式及45°触角的钢珠列设计，提供径向、反径向及横方向四方向的相同额定负荷能力，无论X、Y、Z等轴的各种安装方式都可以使用，并且可在维持低摩擦阻力情况下均匀的施以预压，增强四个受力方向的刚性，特别适合高精度与高负荷的运动方式。只特的润滑油路设计，能够均匀的将润滑油脂注入每个循环回路，无论各种安装方式都可以获得良好的3 润滑效果，并且提升整体的行走顺畅度与使用寿命，实现高精度、高可靠度及平滑稳定的直线运动需求。

MSA导轨型号规格大全

MSA型号列表
MSA15系列	MSA20系列	MSA25系列	MSA30系列
MSA35系列	MSA45系列	MSA55系列	MSA65系列

型号列表（详细）

MSA重负荷系列
MSA-R 系列导轨	MSA15-R1000-N	MSA20-R1000-N	MSA25-R1000-N	MSA30-R1000-N
MSA-R 系列导轨	MSA35-R1000-N	MSA45-R1000-N	MSA55-R1000-N	MSA65-R1000-N
MSA-S 系列滑块	MSA15SSSFCN	MSA20SSSFCN	MSA25SSSFCN	MSA30SSSFCN
MSA-S 系列滑块	MSA35SSSFCN	MSA45SSSFCN	MSA55SSSFCN	MSA65SSSFCN
MSA-A/E 系列滑块	MSA15ASSFCN MSA15ESSFCN	MSA20ASSFCN MSA20ESSFCN	MSA25ASSFCN MSA25ESSFCN	MSA30ASSFCN MSA30ESSFCN
MSA-A/E 系列滑块	MSA35ASSFCN MSA35ESSFCN	MSA45ASSFCN MSA45ESSFCN	MSA55ASSFCN MSA55ESSFCN	MSA65ASSFCN MSA65ESSFCN
MSA-LS 系列滑块	-	MSA20LSSSFCN	MSA25LSSSFCN	MSA30LSSSFCN
MSA-LS 系列滑块	MSA35LSSSFCN	MSA45LSSSFCN	MSA55LSSSFCN	MSA65LSSSFCN
MSA-LA/E 系列滑块	-	MSA20LASSFCN MSA20LESSFCN	MSA25LASSFCN MSA25LESSFCN	MSA30LASSFCN MSA30LESSFCN
MSA-LA/E 系列滑块	MSA35LASSFCN MSA35LESSFCN	MSA45LASSFCN MSA45LESSFCN	MSA55LASSFCN MSA55LESSFCN	MSA65LASSFCN MSA65LESSFCN

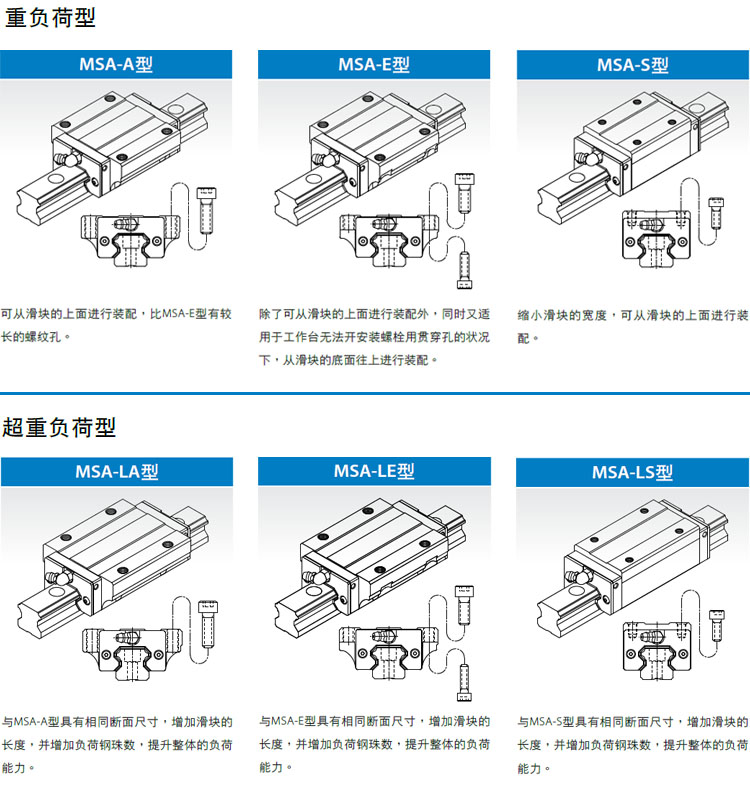

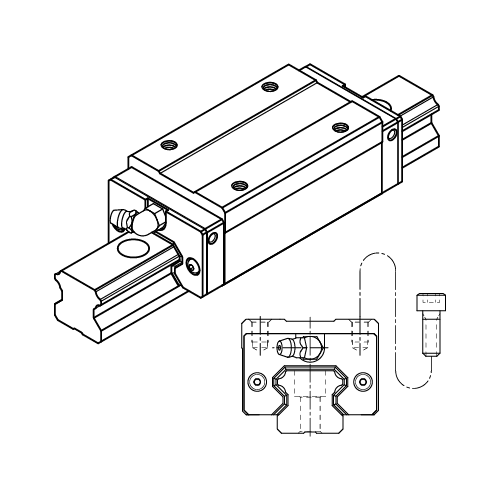

滑块型式

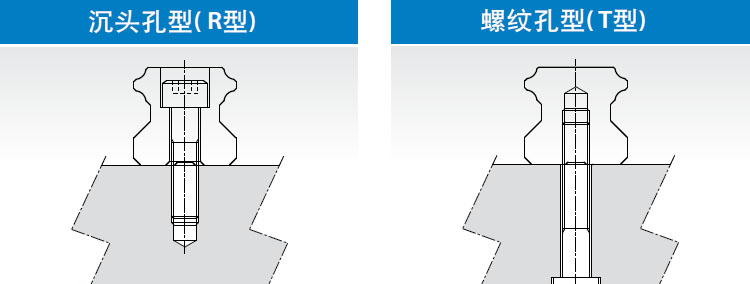

导轨型式

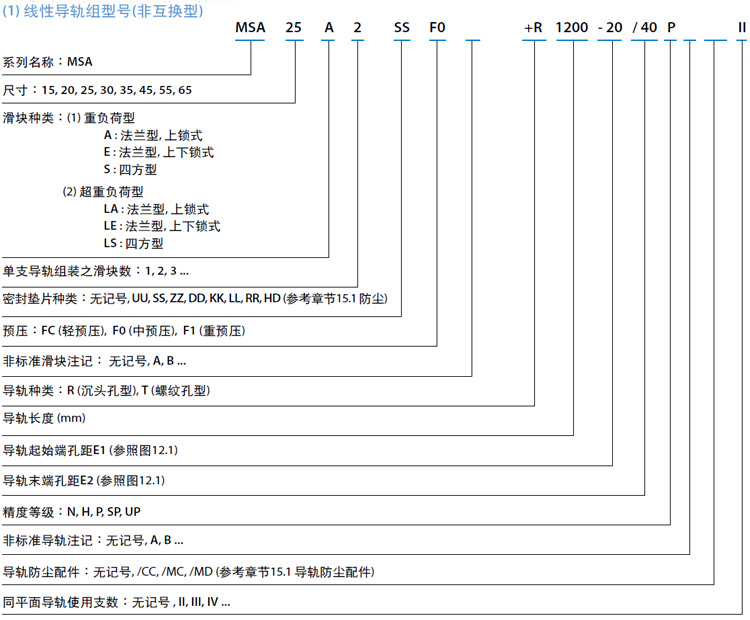

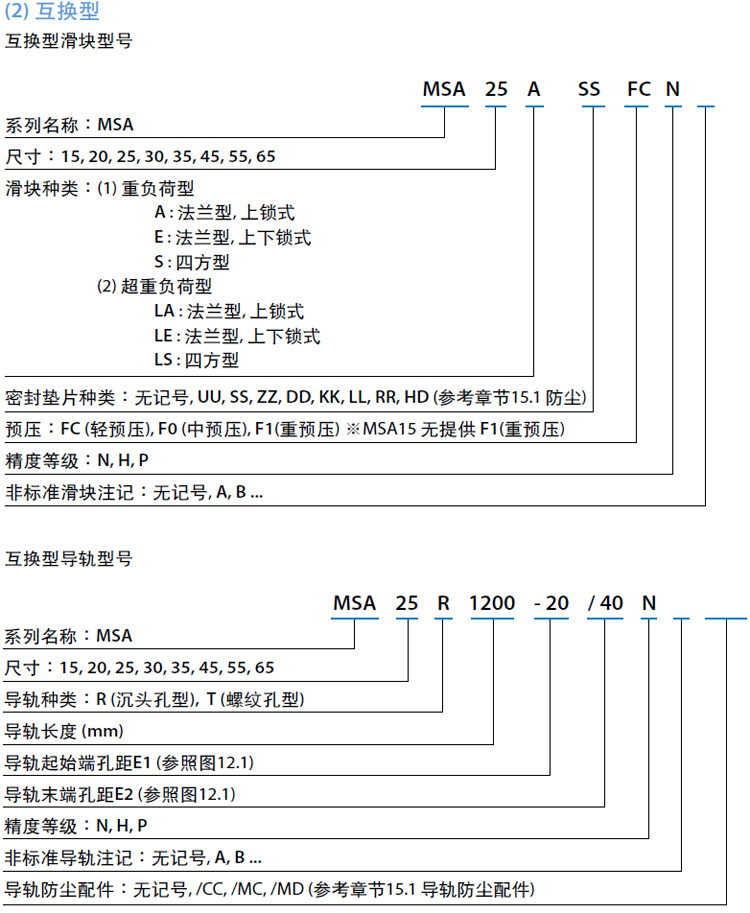

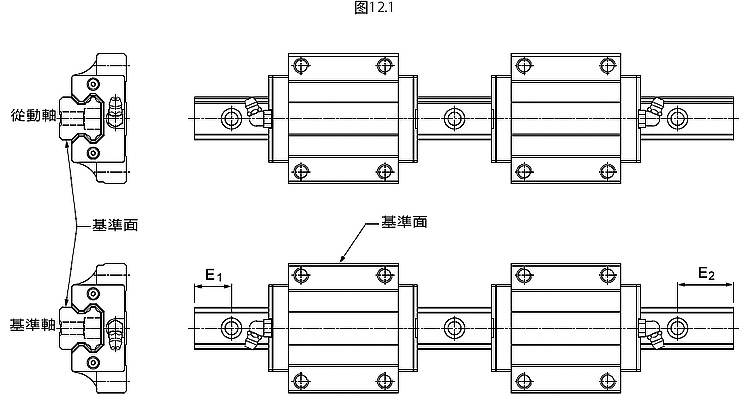

命名规则

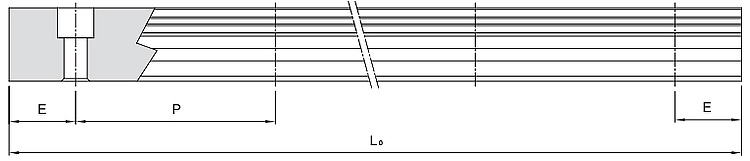

导轨的更大长度

型号	MSA15	MSA20	MSA25	MSA30	MSA35	MSA45	MSA55	MSA65
标准节距(P)	60	60	60	80	80	105	120	150
标准端距(Estd.)	20	20	20	20	20	22.5	30	35
更小端距(Emin.)	5	6	7	8	8	11	13	14
更大长度(L0max.)	2000	4000	4000	4000	4000	4000	4000	4000
单位：mm

螺纹孔型导轨尺寸

产品型号	MSA15T	MSA20T	MSA25T	MSA30T	MSA35T	MSA45T	MSA55T	MSA65T
S	M5	M6	M6	M8	M8	M12	M14	M20
h(mm)	8	10	12	15	17	24	24	30

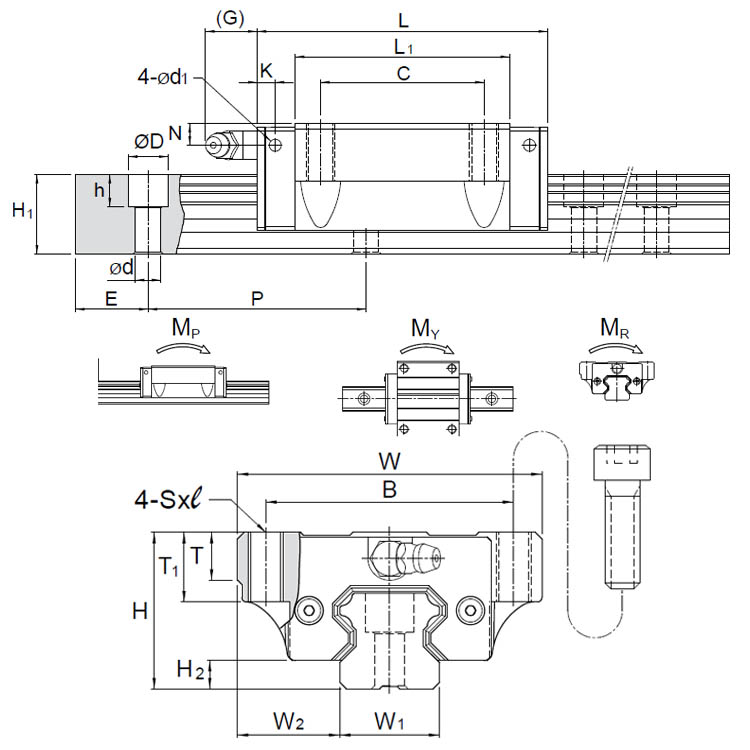

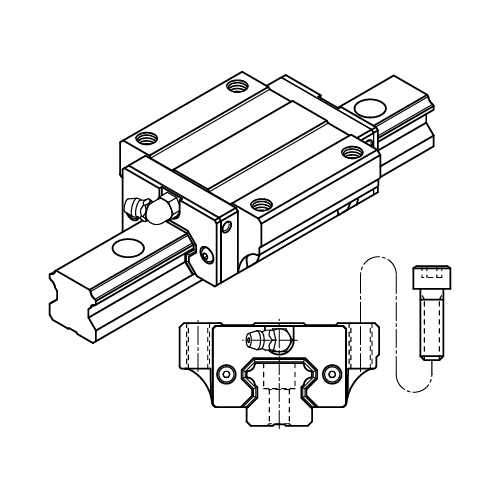

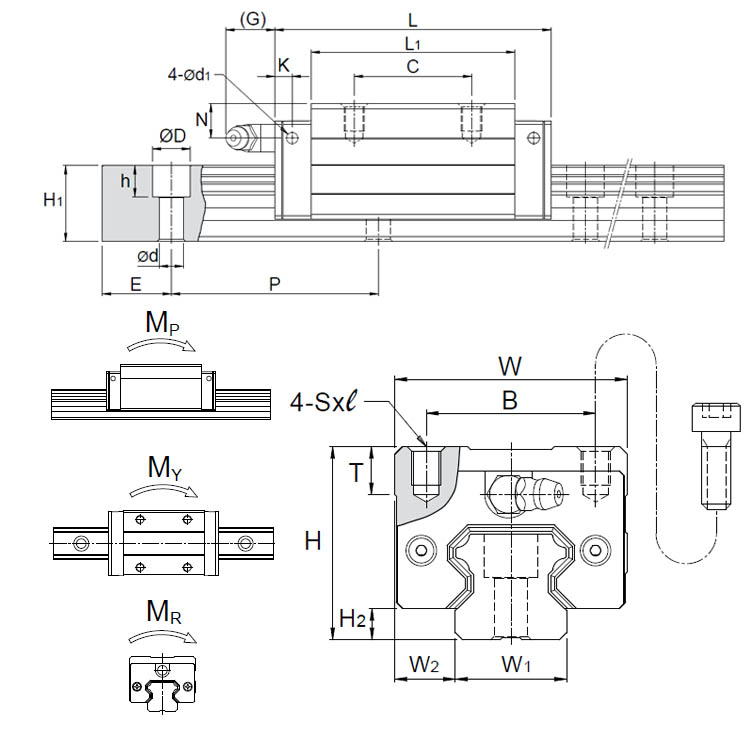

MSA-A/MSA-LA尺寸表

单位：mm

产品型号	MSA15A	MSA20A MSA20LA	MSA25A MSA25LA	MSA30A MSA30LA	MSA35A MSA35LA	MSA45A MSA45LA
高度H	24	30	36	42	48	60
宽度W	47	63	70	90	100	120
长度L	56.3	72.9 88.8	81.6 100.6	97 119.2	111.2 136.6	137.7 169.5
W2	16	21.5	23.5	31	33	37.5
H2	4.2	5	6.5	8	9.5	10
B	38	53	57	72	82	100
C	30	40	45	52	62	80
S × l	M5×11	M6×10	M8×16	M10×18	M10×21	M12×25
L1	39.33	51.3 67.2	59 78	71.4 93.6	81 106.4	102.5 134.3
T	7	7	11	11	13	13
T1	11	10	16	18	21	25
N	4.3	5	6	7	8	10
G	7	12	12	12	11.5	13.5
K	3.2	5.8	5.8	6.5	8.6	10.6
d1	3.3	3.3	3.3	3.3	3.3	3.3
油嘴规格	G-M4	G-M6	G-M6	G-M6	G-M6	G-PT1/8

单位：mm

产品型号	MSA15A	MSA20A MSA20LA	MSA25A MSA25LA	MSA30A MSA30LA	MSA35A MSA35LA	MSA45A MSA45LA
宽度W1	15	20	23	28	34	45
高度H1	15	18	22	26	29	38
节距P	60	60	60	80	80	105
Estd.	20	20	20	20	20	22.5
D×h×d	7.5×5.3×4.5	9.5×8.5×6	11×9×7	14×12×9	14×12×9	20×17×14
动负荷 kNC	11.8	19.2 22.3	28.1 34.4	39.2 47.9	52.0 63.6	83.8 102.4
静负荷 kNCo	18.9	29.5 39.3	42.4 56.6	57.8 77	75.5 100.6	117.9 157.3
静力矩 MP kN-m 单*	0.12	0.23 0.39	0.39 0.67	0.62 1.07	0.93 1.60	1.81 3.13
静力矩 MP kN-m 双 *>	0.68	1.42 2.23	2.20 3.52	3.67 5.81	5.47 8.67	10.67 16.95
静力矩 MY kN-m 单*>	0.12	0.23 0.39	0.39 0.67	0.62 1.07	0.93 1.60	1.81 3.13
静力矩 MY kN-m 双*>	0.68	1.42 2.23	2.20 3.52	3.67 5.81	5.47 8.67	10.67 16.95
静力矩 MR kN-m	0.14	0.29 0.38	0.48 0.63	0.79 1.05	1.25 1.67	2.57 3.43
滑块 kg	0.18	0.4 0.52	0.62 0.82	1.09 1.43	1.61 2.11	2.98 3.9
导轨 kg/m	1.5	2.4	3.4	4.8	6.6	11.5

注:规格55与65的需求, 请选用MSA-E/MSA-LE之型号
注*:单：单滑块/双：双滑块紧密接触
注: 滚珠型系列直线导轨基本额定动负荷的额定疲劳寿命为50km，将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C100可利用下式
C = C100 × 1.26

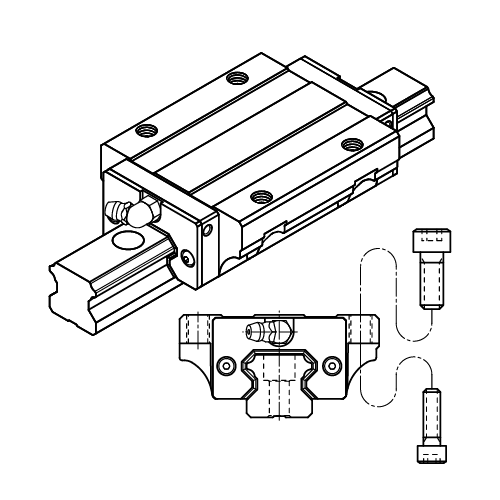

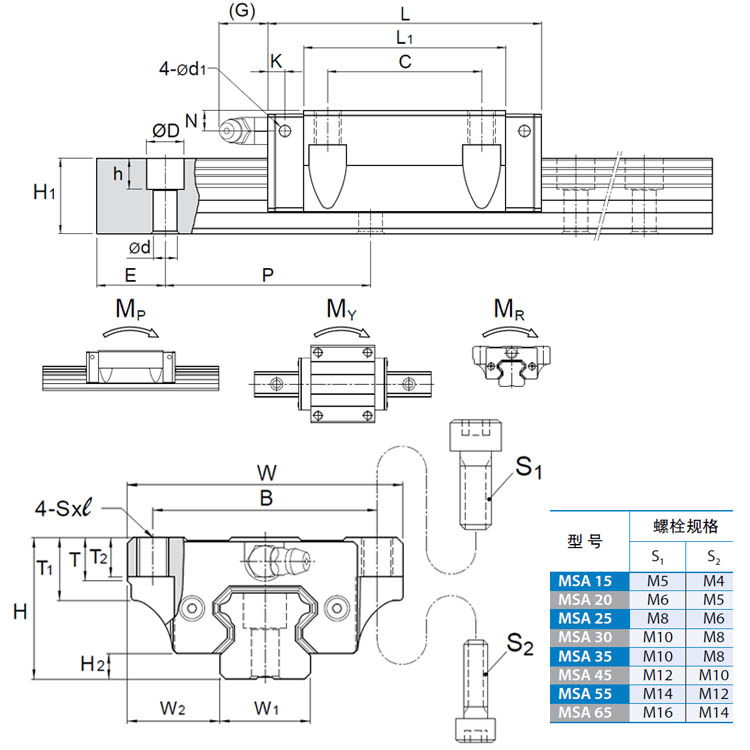

MSA-E/MSA-LE尺寸表

单位：mm

产品型号	MSA15E	MSA20E MSA20LE	MSA25E MSA25LE	MSA30E MSA30LE	MSA35E MSA35LE	MSA45E MSA45LE	MSA55E MSA55LE	MSA65E MSA65LE
高度H	24	30	36	42	48	60	70	90
宽度W	47	63	70	90	100	120	140	170
长度L	56.3	72.9 88.8	81.6 100.6	97 119.2	111.2 136.6	137.7 169.5	161.5 199.5	199 253
W2	16	21.5	23.5	31	33	37.5	43.5	53.5
H2	4.2	5	6.5	8	9.5	10	13	15
B	38	53	57	72	82	100	116	142
C	30	40	45	52	62	80	95	110
S×l	M5×11	M6×10	M8×16	M10×18	M10×21	M12×25	M14×17	M16×23
L1	39.33	51.3 67.2	59 78	71.4 93.6	81 106.4	102.5 134.3	119.5 157.5	149 203
T	7	7	11	11	13	13	19	21.5
T1	11	10	16	18	21	25	32	37
T2	7	10	10	10	13	15	17	23
N	4.3	5	6	7	8	10	17	23
G	7	12	12	12	11.5	13.5	13.5	13.5
K	3.2	5.8	5.8	6.5	8.6	10.6	8.6	8.6
d1	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3
油嘴规格	G-M4	G-M6	G-M6	G-M6	G-M6	G-PT1/8	G-PT1/8	G-PT1/8

产品型号	MSA15E	MSA20E MSA20LE	MSA25E MSA25LE	MSA30E MSA30LE	MSA35E MSA35LE	MSA45E MSA45LE	MSA55E MSA55LE	MSA65E MSA65LE
宽度W1	15	20	23	28	34	45	53	63
高度H1	15	18	22	26	29	38	44	53
节距 P	60	60	60	80	80	105	120	150
E std.	20	20	20	20	20	22.5	30	35
D×h× d	7.5×5.3× 4.5	9.5×8.5× 6	11×9× 7	14×12× 9	14×12× 9	20×17× 14	23×20× 16	26×22× 18
动负荷 kN C	11.8	19.2 22.3	28.1 34.4	39.2 47.9	52.0 63.6	83.8 102.4	123.6 151.1	198.8 253.5
静负荷 kN Co	18.9	29.5 39.3	42.4 56.6	57.8 77	75.5 100.6	117.9 157.3	169.8 226.4	265.3 375.9
静力矩 MP kN-m 单*>	0.12	0.23 0.39	0.39 0.67	0.62 1.07	0.93 1.60	1.81 3.13	3.14 5.40	6.11 11.84
静力矩 MP kN-m 双*>	0.68	1.42 2.23	2.20 3.52	3.67 5.81	5.47 8.67	10.67 16.95	17.57 28.11	33.71 57.32
静力矩 MY kN-m 单*>	0.12	0.23 0.39	0.39 0.67	0.62 1.07	0.93 1.60	1.81 3.13	3.13 5.40	6.11 11.84
静力矩 MY kN-m 双*>	0.68	1.42 2.23	2.20 3.52	3.67 5.81	5.47 8.67	10.67 16.95	17.57 28.11	33.71 57.32
静力矩 MR kN-m	0.14	0.29 0.38	0.48 0.63	0.79 1.05	1.25 1.67	2.57 3.43	4.50 6.00	8.36 11.84
滑块 kg	0.18	0.4 0.52	0.62 0.82	1.09 1.43	1.61 2.11	2.98 3.9	4.17 5.49	8.73 11.89
导轨 kg/m	1.5	2.4	3.4	4.8	6.6	11.5	15.5	21.9
注*:单：单滑块/双：双滑块紧密接触注:滚珠型系列直线导轨基本额定动负荷的额定疲劳寿命为50km，将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C100可利用下式 C = C100 × 1.26

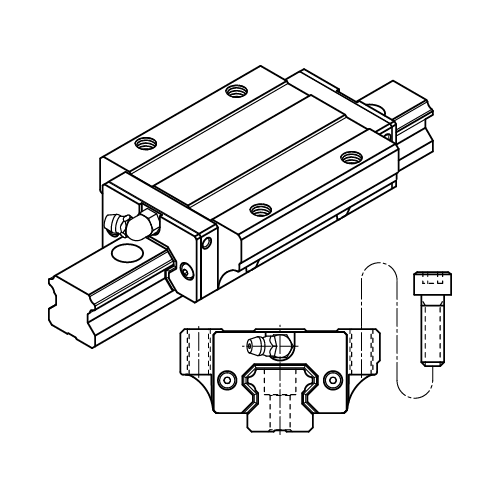

MSA-S/MSA-LS尺寸表

单位：mm

产品型号	MSA15 S	MSA20 S/LS	MSA25 S/LS	MSA30 S/LS	MSA35 S/LS	MSA45 S/LS	MSA55 S/LS	MSA65 S/LS
高度H	28	30	40	45	55	70	80	90
宽度W	34	44	48	60	70	86	100	126
长度L	56.3	72.9 88.8	81.6 100.6	97 119.2	111.2 136.6	137.7 169.5	161.5 199.5	199 253
W2	905	12	12.5	16	18	20.5	23.5	31.5
H2	4.2	5	6.5	8	9.5	10	13	15
B	26	32	35	40	50	60	75	76
C	26	36 50	35 50	40 60	50 72	60 80	75 95	70 120
S×l	M4×5	M5×6	M6×8	M8×10	M8×12	M10×17	M12×18	M16×20
L1	39.33	51.3 67.2	59 78	71.4 93.6	81 106.4	102.5 134.3	119.5 157.5	149 203
T	7.2	8	10	11.7	12.7	16	18	23
N	8.3	5	10	10	15	20	21	19
G	7	12	12	12	11.5	13.5	13.5	13.5
K	3.2	5.8	5.8	6.5	8.6	10.6	8.6	8.6
d1	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3
油嘴规格	G-M4	G-M6	G-M6	G-M6	G-M6	G-PT1/8	G-PT1/8	G-PT1/8

产品型号	MSA15 E	MSA20 E/LE	MSA25 E/LE	MSA30 E/LE	MSA35 E/LE	MSA45 E/LE	MSA55 E/LE	MSA65 E/LE
宽度W1	15	20	23	28	34	45	53	63
高度H1	15	18	22	26	29	38	44	53
节距P	60	60	60	80	80	105	120	150
Estd.	20	20	20	20	20	22.5	30	35
D×h×d	7.5×5.3× 4.5	9.5×8.5× 6	11×9× 7	14×12× 9	14×12× 9	20×17× 14	23×20× 16	26×22× 18
动负荷 kNC	11.8	19.2 22.3	28.1 34.4	39.2 47.9	52.0 63.6	83.8 102.4	123.6 151.1	198.8 253.5
静负荷 kNCo	18.9	29.5 39.3	42.4 56.6	57.8 77	75.5 100.6	117.9 157.3	169.8 226.4	265.3 375.9
静力矩 MP kN-m 单 *	0.12	0.23 0.39	0.39 0.67	0.62 1.07	0.93 1.60	1.81 3.13	3.14 5.40	6.11 11.84
静力矩 MP kN-m 双*	0.68	1.42 2.23	2.20 3.52	3.67 5.81	5.47 8.67	10.67 16.95	17.57 28.11	33.71 57.32
静力矩 MY kN-m 单*>	0.12	0.23 0.39	0.39 0.67	0.62 1.07	0.93 1.60	1.81 3.13	3.13 5.40	6.11 11.84
静力矩 MY kN-m 双*>	0.68	1.42 2.23	2.20 3.52	3.67 5.81	5.47 8.67	10.67 16.95	17.57 28.11	33.71 57.32
静力矩 MR kN-m	0.14	0.29 0.38	0.48 0.63	0.79 1.05	1.25 1.67	2.57 3.43	4.50 6.00	8.36 11.84
滑块 kg	0.18	0.3 0.39	0.52 0.68	0.86 1.12	1.45 1.9	2.83 3.7	4.12 4.91	6.43 8.76
导轨 kg/m	1.5	2.4	3.4	4.8	6.6	11.5	15.5	21.9
注*:单：单滑块/双：双滑块紧密接触注: 滚珠型系列直线导轨基本额定动负荷的额定疲劳寿命为50km，将50km的额定疲劳寿
