产品简介
MSR系列滚柱型线性滑轨由于使用滚柱滚动体取代一般的钢珠滚动体，结果在相同尺寸的线性滑轨上可提供更高的刚性与负载能力，特别适用于讲求高精度、高负载与高刚性的设备需求。

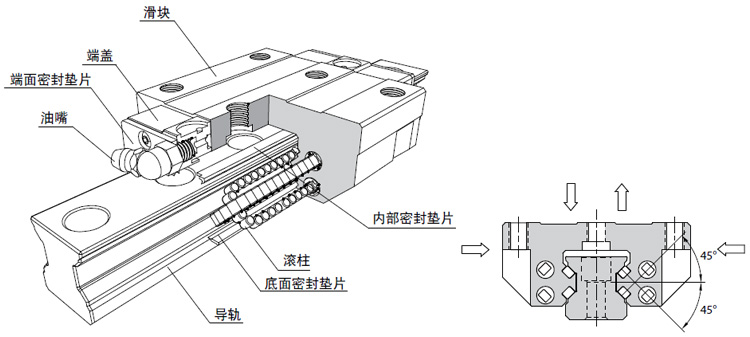

产品结构
产品特性
MSR系列滚柱型直线导轨由于使用滚珠滚动体取代一般的钢珠滚动体，结果在相同尺寸的直线导轨上可提供更高的刚性与负载能力，另MSR系列搭配滚柱链带式的专利设计，更可使其运行更为稳定顺畅，特别适用于讲求高精度、高负载与高刚性的设备需求。
超重负荷
滚柱型系列直线导轨透过滚柱滚动体与滑块及导轨的线接触受力方式，相较于一般钢珠型直线导轨的点接触模式，在承受相同负载时提供更低的弹性变形量，相同外径条件下提供更高的负载能力，其高刚性、高负载的优良特性，更能满足重负荷加工的高精度应用。
四方向负荷的设计
透过有限元素法FEM的结构应力分析，的四列滚柱45°接触角与高刚性断面设计，除了提供径向、反径向及横方向四方向更高的负荷能力，并且可利用预压调整增加其刚性，更适合各种安装方式的应用。

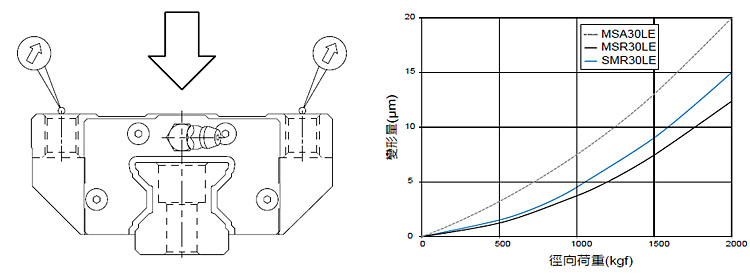

超高刚性
刚性测试资料
测试样品：
钢珠重负荷型MSA30LE预压F1 / 滚柱重负荷型MSR30LE预压F1 / 滚柱链带型MSR30LE预压F1
滚珠链带式设计，行走顺畅度佳
简单圆滑的钢珠回流设计，并采用耐冲击的强化合成树脂之钢珠循环配件，MSR系列配合滚柱链带式的设计，防止滚柱与滚柱间的相互摩擦，使滚柱循环进出负荷区与非负荷区时更加平稳，并能保持滚柱在同一直线上运转，大幅度提高其行走顺畅度。
低噪音，润滑效果佳
滚柱链带式的设计减少了滚柱间的金属碰撞，降低整体的运行噪音，并在滚柱与连带间可有效的保持润滑油脂，润滑效果佳，提升了整体的行走顺畅度与使用寿命，可满足高精度、高可靠度及平滑稳定的直线运动需求。
型号规格
| MSR型号列表 | |||
| MSR25系列 | MSR30系列 | MSR35系列 | MSR45系列 |
| MSR55系列 | MSR65系列 | ||
型号列表（详细）
MSR滚柱重负荷系列 | |||
| MSR-R系列导轨 | MSR25-R1000-N | MSR30-R1000-N | MSR35-R1000-N |
| MSR45-R1000-N | MSR55-R1000-N | MSR65-R1000-N | |
| MSR-S系列滑块 | MSR25SSSFCN | MSR30SSSFCN | MSR35SSSFCN |
| MSR45SSSFCN | MSR55SSSFCN | ||
| MSR-E系列滑块 | MSR25ESSFCN | MSR30ESSFCN | MSR35ESSFCN |
| MSR45ESSFCN | MSR55ESSFCN | ||
| MSR-LS系列滑块 | MSR25LSSSFCN | MSR30LSSSFCN | MSR35LSSSFCN |
| MSR45LSSSFCN | MSR55LSSSFCN | MSR65LSSSFCN | |
| MSR-LE系列滑块 | MSR25LESSFCN | MSR30LESSFCN | MSR35LESSFCN |
| MSR45LESSFCN | MSR55LESSFCN | MSR65LESSFCN | |
滑块型式
导轨型式

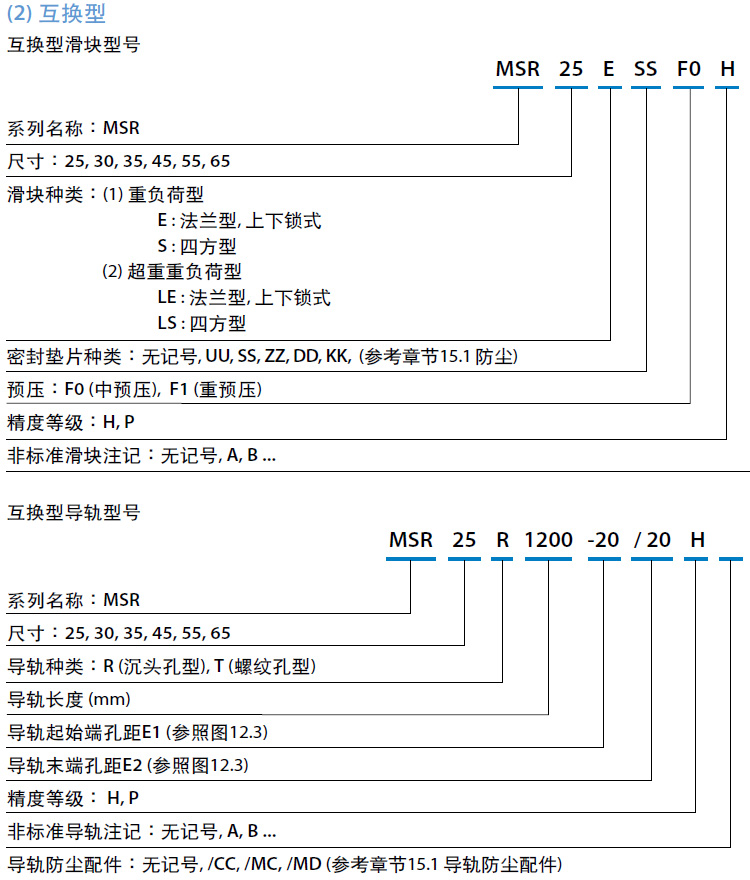

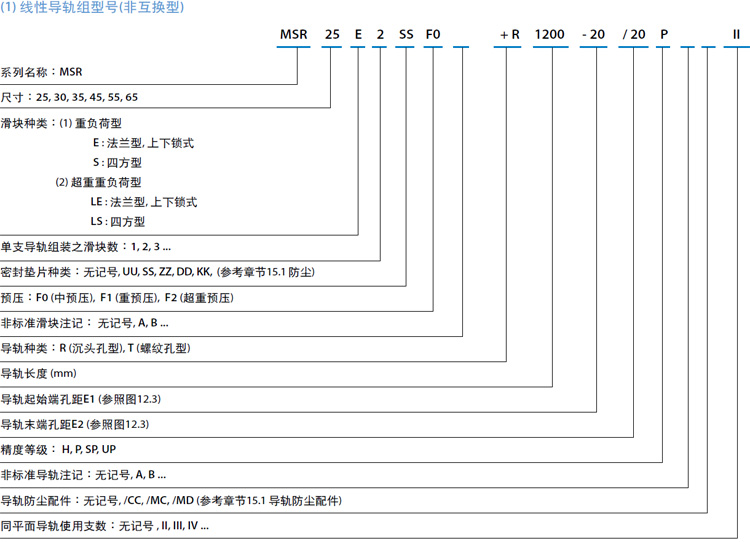

命名规则

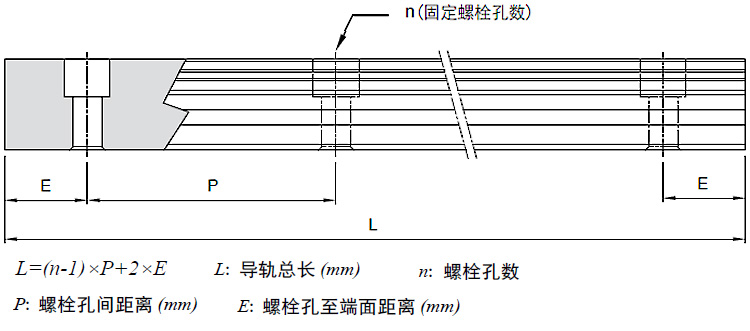

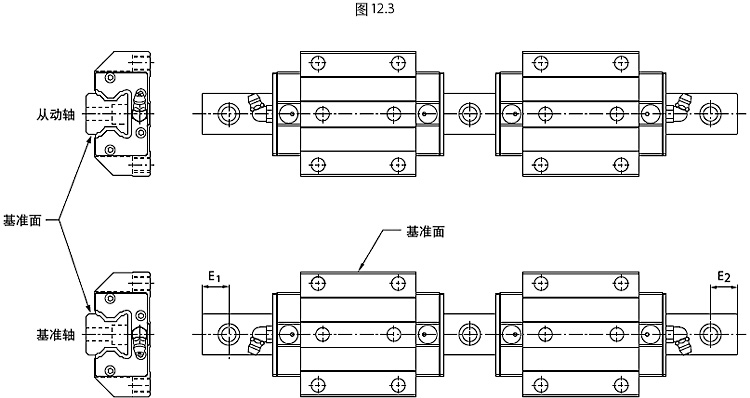

导轨的更大长度
| 型 号 | MSA 15 | MSA 20 | MSA 25 | MSA 30 | MSA 35 | MSA 45 | MSA 55 | MSA 65 |
| 标准节距(P) | 60 | 60 | 60 | 80 | 80 | 105 | 120 | 150 |
| 标准端距(Estd.) | 20 | 20 | 20 | 20 | 20 | 22.5 | 30 | 35 |
| 更小端距(Emin.) | 5 | 6 | 7 | 8 | 8 | 11 | 13 | 14 |
| 更大长度(L0 max.) | 2000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| 单位：mm | ||||||||

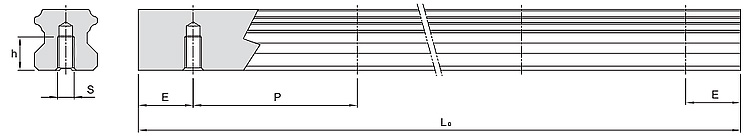

螺纹孔型导轨尺寸
| 产品型号 | MSA 15 T | MSA 20 T | MSA 25 T | MSA 30 T | MSA 35 T | MSA 45 T | MSA 55 T | MSA 65 T |
| S | M5 | M6 | M6 | M8 | M8 | M12 | M14 | M20 |
| h(mm) | 8 | 10 | 12 | 15 | 17 | 24 | 24 | 30 |

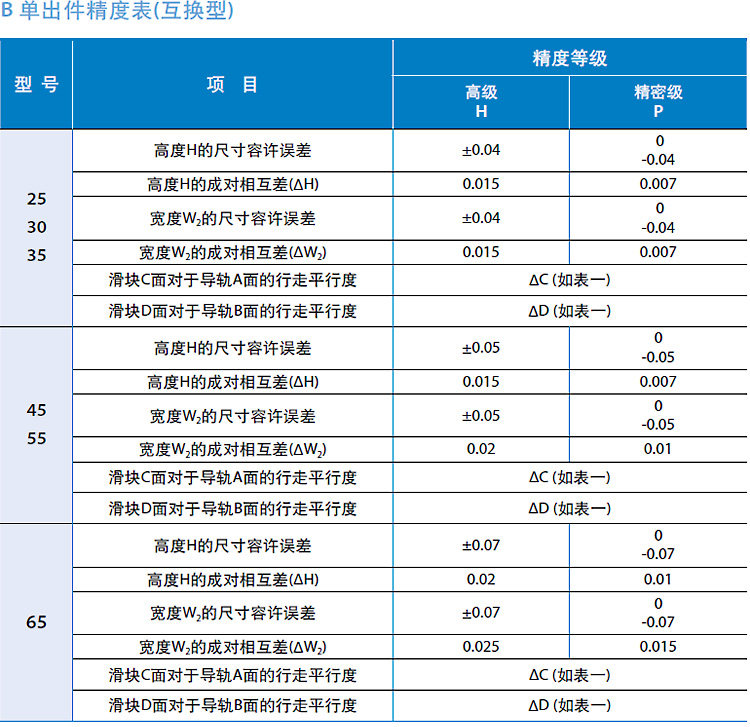

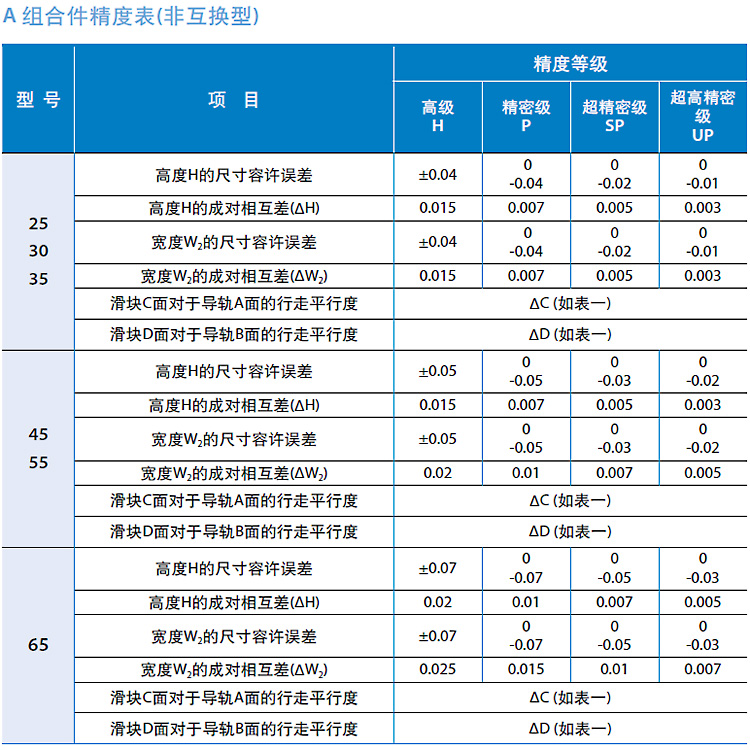

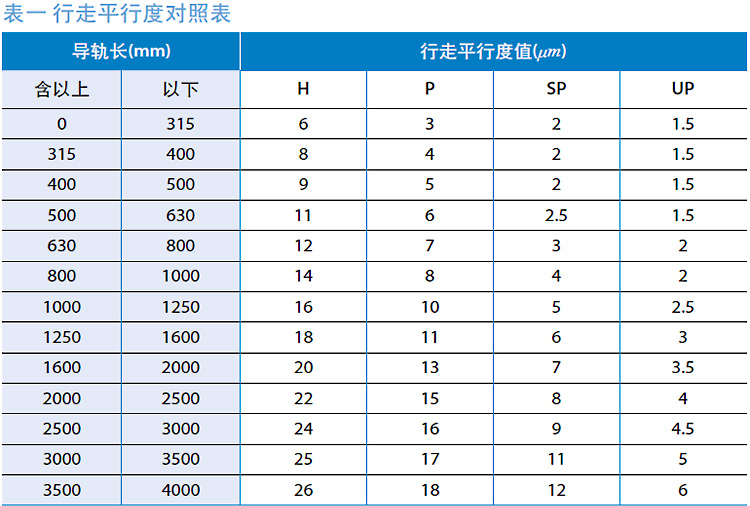

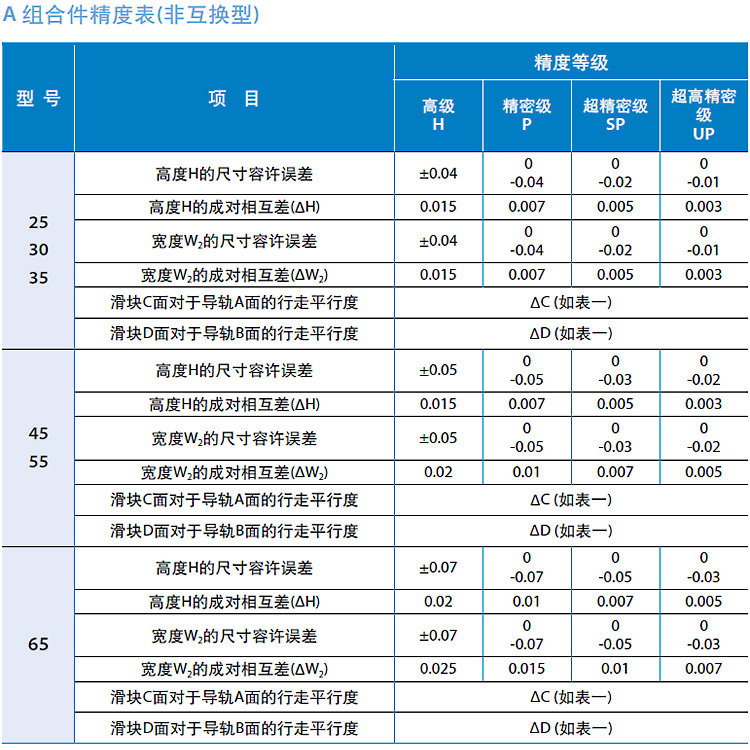

精度等级
MSR-E
可从滑块的上面进行装配外，又适用于工作台无法开安装螺栓用贯穿孔的状况下，从滑块的底面往上进行装配。

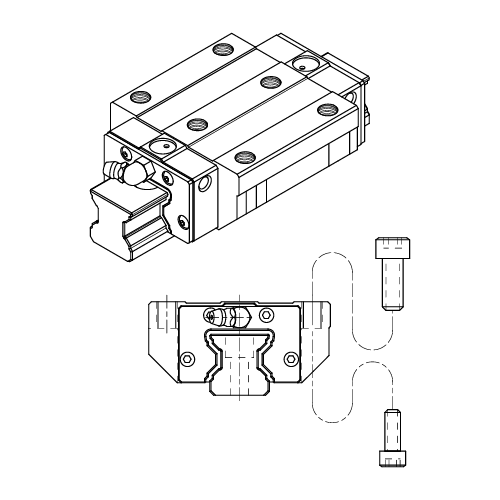

MSR-LE
与MSR-E型具有相同断面尺寸，增加滑块的长度，并增加负荷滚柱数，提升整体的负荷能力。

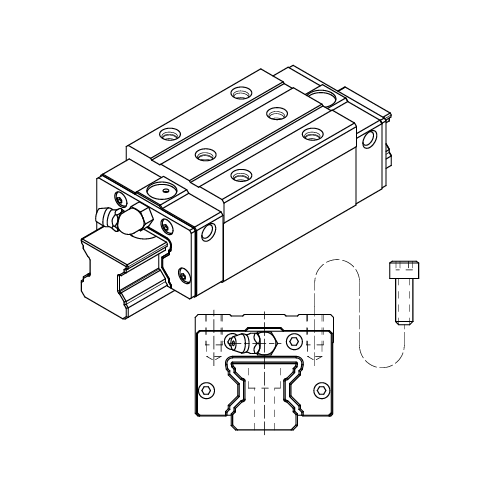

MSR-S
与MSR-S型具有相同断面尺寸，增加滑块的长度，并增加负荷滚柱数，提升整体的负荷能力。

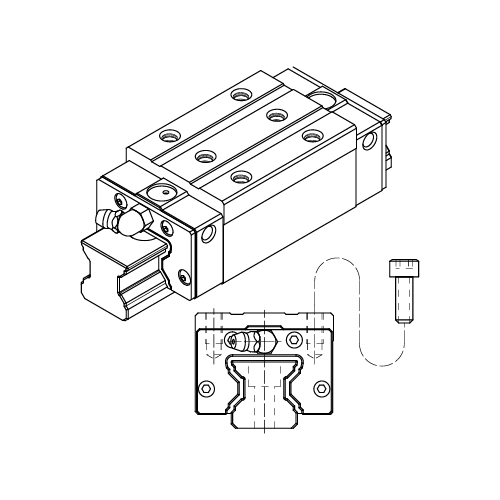

MSR-LS
与MSA-E型具有相同断面尺寸，增加滑块的长度，并增加负荷钢珠数，提升整体的负荷能力。
